Компактні датчики тиску MBS 3000: особливості та характеристики

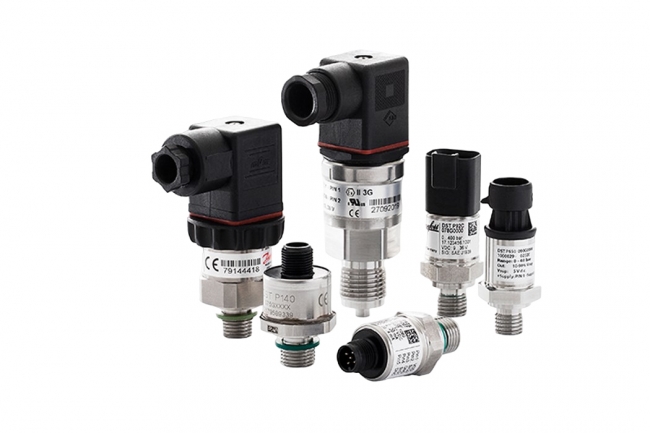

Компактні датчики тиску серії MBS 3000 застосовують практично у всіх галузях промисловості. Виробляють їх на сучасних потужностях компанії Danfoss (Данія), а в Україні реалізує підприємство Югов-Проект, досвідчені співробітники якого протягом 22 років виконують на 100% взяті на себе зобов'язання, пропонують комплексні послуги: інжиніринг, монтаж, гарантійну підтримку тощо.
Особливості
Аналогові датчики MBS 3000 є класичним прикладом пристроїв, що використовуються у промисловій автоматиці. Від продукції інших фірм їх відрізняє:
• невеликий розмір та невелика вага (0,2-0,3 кг);
• надійність (10х106 циклів зміни тиску в діапазоні від 10 до 90% повної шкали);
• економічність;
• широкий діапазон вимірюваного тиску (від 1 до 600 бар);
• здатність функціонувати в екстрених умовах довкілля;
• безперебійна робота з агресивними внутрішніми середовищами;
• різні вихідні сигнали струму та напруги;
• значна схибленість від вібрації та електромагнітних впливів;
• високоточне лазерне калібрування;
• стабільність вимірів параметрів (точність ±0,5%);
• доступна вартість.
MBS 3000 можуть вимірювати Р - абсолютне або відносне, на вибір користувача. Пристрій відповідає найжорсткішим вимогам, що висуваються до керуючих та регулюючих приладів автоматичних схем.
Коротка технічна характеристика
Принцип та пристрій датчика тиску від Данфосс дуже простий. Прилад складається з механічної та електричної частин. Завдання пристрою – перемикати контакти в момент досягнення заданих значень параметра.
Як правило, вихідний сигнал становить від 4 до 20 мА. Він має вагому перевагу – перешкодозахисність та інформативність. Але в серії MBS 3000 є модифікації із сигналами:
• від 0 до 5;
• від 1 до 5;
• від 1 до 6;
• від 0 до 10 ст.
Замовник вибирає модель на кшталт контролера, який подається цей сигнал. Також він регламентує навантаження RL:
Вихідний сигнал Діапазон RL (ком)
4-20 мА RL ≤ (U-9B)/0.02A
0-5, 1-5, 1-6 В RL≥ 10 ком
0 -10 В RL≥ 15
Прилад працює за різних температур навколишнього середовища, а головне – робочих середовищ (гази, рідини) від -40°С до +85°С. Час реакції мінімальний – 4 мс.
Електричне підключення здійснюється за допомогою стандартного штекера DIN 43650 (PG9). Цей тип з'єднання дозволяє уникнути розбирання реле, щоб приєднати кабелі, що, відповідно, спрощує встановлення/знімання приладу та знижує ризик пошкодження реле неправильними діями.
Стійкість до вібрації та агресивних впливів середовищ забезпечено кислотостійким матеріалом деталей та корпусу, що контактують з ними. Клас захисту корпусу варіює у різних моделях: IP65/IP67. Користувач може підібрати пристрій відповідно до умов функціонування.
Галузь застосування
П'єзорезисторні датчики тиску MBS 3000 застосовуються в автоматизованих схемах управління насосами, компресорами, гідравлічними системами у більшості галузей промисловості, народного господарства, комунальних служб.
